Adaptér PWM testeru pro akční členy se snímačem polohy M-PWM2-AD17-A

Adaptér M-PWM2-AD17 slouží jako doplňkový adaptér k autotesteru M-PWM2 pro snadné připojení a testování akčních členů se snímačem polohy pro komplexní funkci včetně kontroly funkce a snímače polohy osciloskopem.

Technické údaje

Napájecí napětí 12V
Výstupní napětí 5V-reference
Průchozí signál PWM výkonový signál
Měřící výstupy Signál polohy akčního členu
Signál střídy PWM (0-1V…0-100%)

Popis adaptéru

Adaptér se zasune do výstupních zdířek autotesteru M-PWM2, osciloskop se připojuje na zdířky (u verze A) nebo do BNC konektorů (u verze B) a testovaný akční člen se připojuje pomocí kabelu zakončeným konektorem CANON 9.

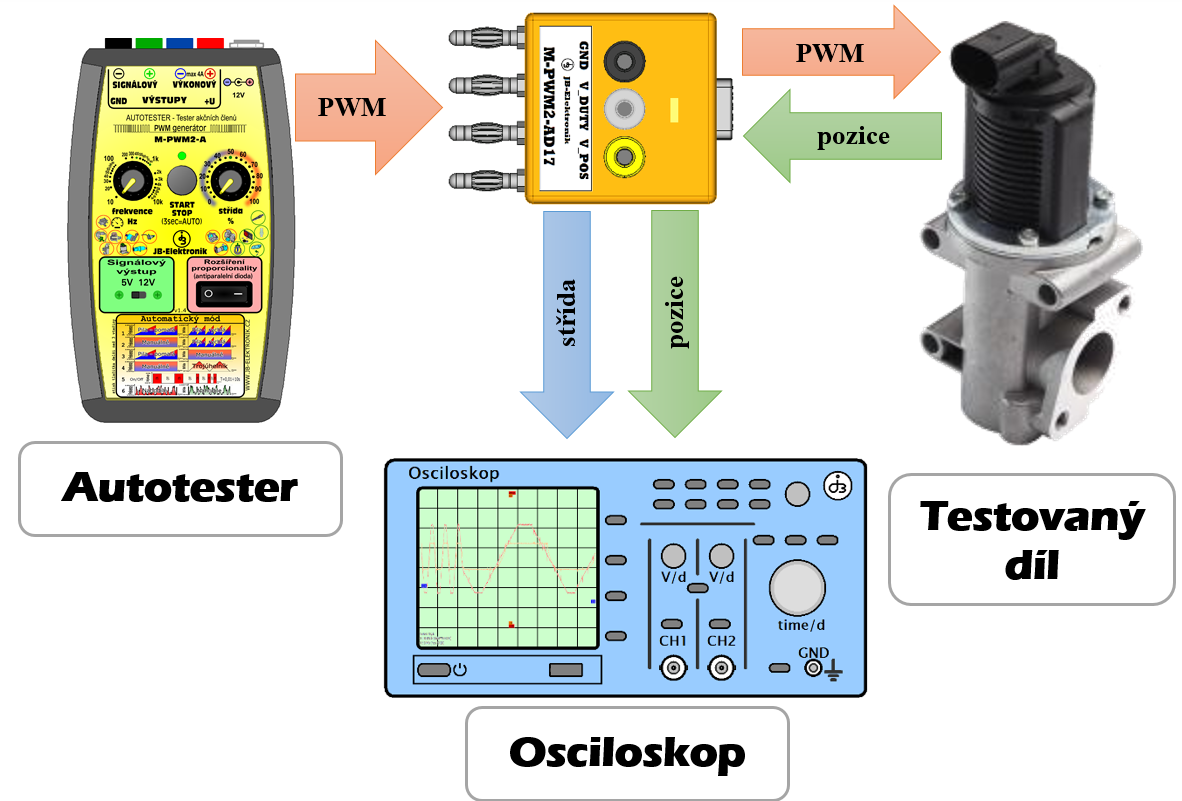

Princip zapojení adaptéru

Popis zdířek

D-SUB9 - Canon 9-F Připojení kabelu se specifickou koncovkou
Banánky - zapojení do testeru M-PWM2-A/B
Zdířky pro připojení osciloskopu
1) V_POS - snímač polohy 0…5V
V_DUTY - výstup střídy 0…1V (0…100%)
3) GND - společná zem

Varianty adaptéru

Adaptér AD17 je vyráběn v několika verzí podle typu připojení měřícího přístroje (přístrojové zdířky nebo BNC konektory) a množstvím měřených parametrů (střída, poloha, proud). Nově je v prodeji i varianta s přepínačem polarity PWM signálu.

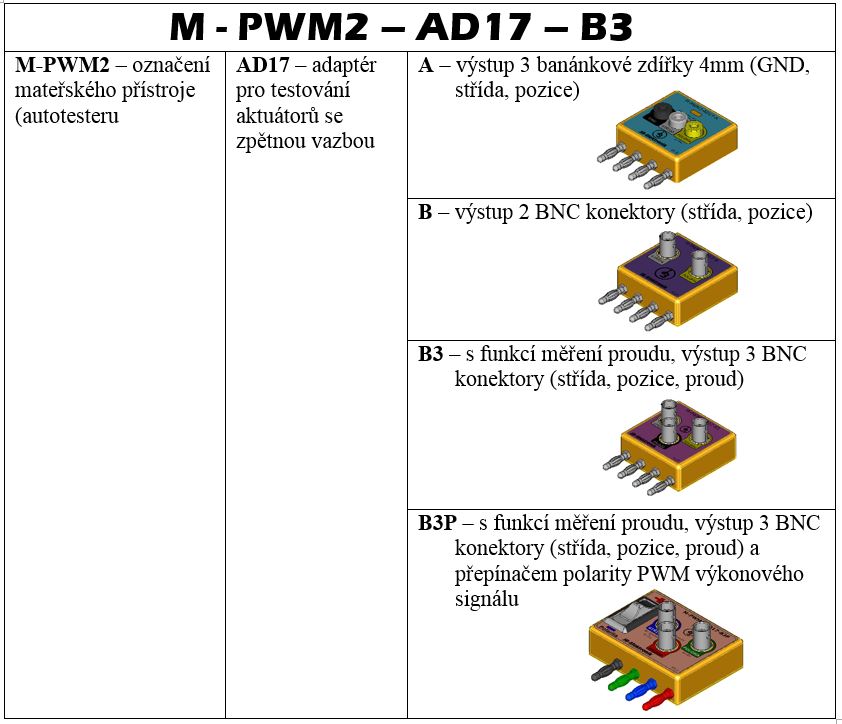

Tabulka: varianty adaptéru AD17

Příklad měření

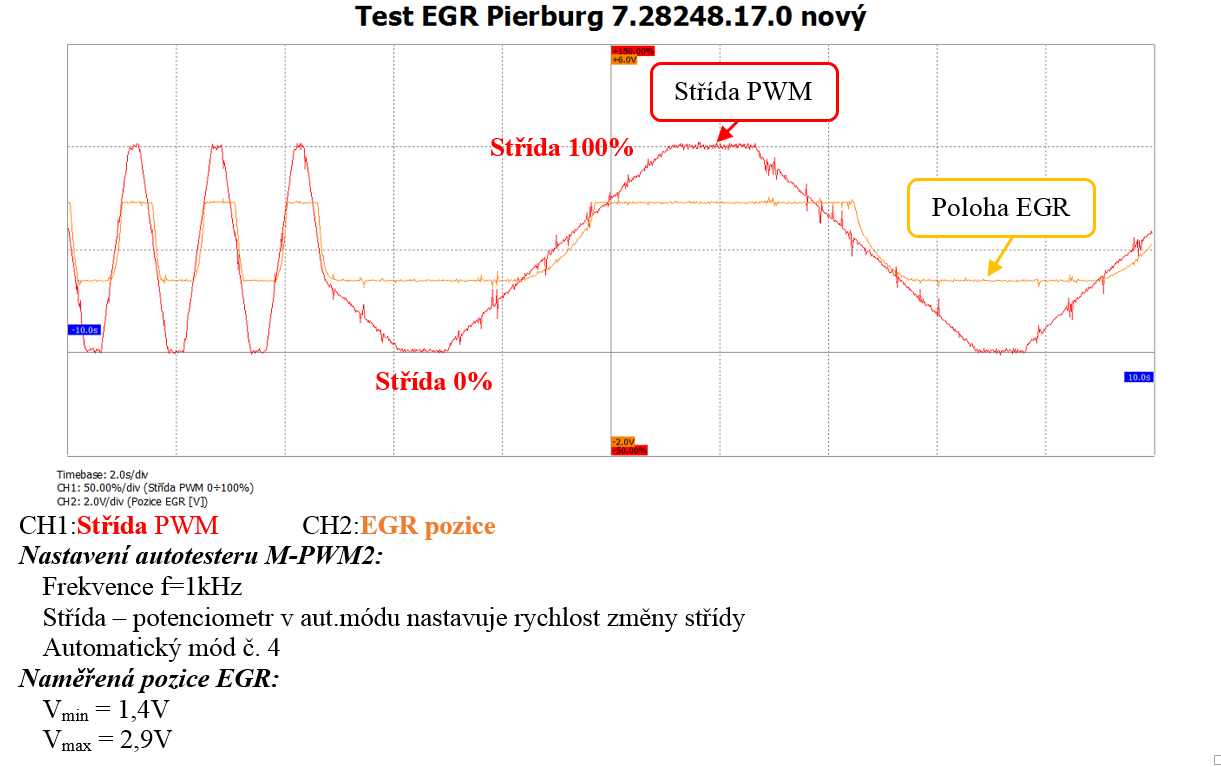

Příklad praktického měření EGR ventilu Pierburg

Video

Související produkty

Adaptér slouží jako příslušenství k testeru akčních členů - PWM generátor M-PWM2.
Více informací, popis, videa:viz informace na webu.

Tester M-PWM2 - popis přístroje

Dostupné na e-shopu

Produkty JB-Elektronik je možné koupit ve specializovaném e-shopu.

Dokumenty ke stažení

	Návod: Autotester M-PWM2 - tester akčních členů a emulátor PWM (PDF 5MB)
	Návod: Adaptér M-PWM2-AD17 - příslušenství pro testování aktuátorů se snímačem polohy pomocí sociloskopu (PDF 2MB)
	Adaptér M-PWM2-AD17 - příloha (zapojení kabelových adaptérů) (PDF 2MB)
