M-PWM2: Tester akčních členů - PWM generátor s mnoha funkcemi

Určitě jste také přemýšleli jak otestovat jednotlivé komponenty v autě samostatně. Sériová diagnostika sice velice pomáhá, ale jsou určitá slepá místa v podobě nutnosti vyzkoušet komponentu nezávisle na řídící jednotce a nebo dokonce ověřit funkčnost nového dílu. Tester, který Vám to umožní se jmenuje Autotester M-PWM2.

Aktuality

20.11.2022 Nová verze SW v1.5
Aktivátor M-PWM2 dostal na základě podnětů uživatelů nový firmware v1.5 od listopadu 2022. Veškeré nově prodané testery již jsou s aktuální verzí sw v1.5, starší přístroje si můžete nechat aktualizovat přímo u nás


Tester M-PWM2 - blikací kód - verze SW
Tester M-PWM2 - blikací kód - verze SW

Tester M-PWM2 - novinky ve verzi SW 1.5
Tester M-PWM2 - novinky ve verzi SW v1.5

M-PWM2-A/B

M-PWM2 je vylepšený tester - generátor signálových nebo výkonových impulsů pro zkoušku akčních členů řízených signálem PWM. Tester obsahuje dva výstupy. Jeden výkonový pro buzení samotných akčních členů a druhý signálový přepínatelný 5V/12V. Výkonový výstup má vypínatelnou antiparalelní diodu pro rozšíření proporcionality akčního členu. Tester navíc disponuje 6-ti automatickými variabilními režimy s širokou škálou nastavení pro test, čištění a promazání akčních členů.


Tester M-PWM2: Rychlá a snadná kontrola aktuátorů s možností jejich opravy.

Technické údaje M-PWM2

  • Vstupní napětí 12V (12/24V M-PWM2-B), napáj.kon. O5,5/2,1mm
  • Výstupní průběh na výstupu SIGNAL obdélníkový 5V/12V max.50mA
  • Výstupní proud OUT trvale 4A (otevřený kolektor) max. 10A špičkově
  • Frekvence PWM 10÷10 000Hz
  • Střída PWM 0,1÷99,9%
  • Doplňkové funkce 6 automatických variabilních módů Signálový výstup Vypínač rozšířené proporcionality (antiparalelní dioda)
  • Rozsah pracovní teploty -20°C ÷ +50°C
  • Rozměry (DxŠxV) 88x148x40mm
Tester M-PWM2 - popis přístroje
Tester M-PWM2 - popis přístroje

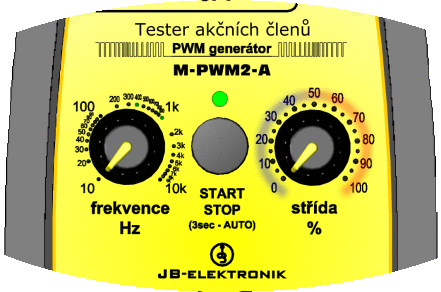

Popis přístroje

Levým potenciometrem (frekvence Hz) se nastavuje frekvence PWM signálu v rozmezí od 10Hz do 10kHz, stupnice má logaritmický průběh, takže lze nastavit přesně libovolnou frekvenci. Pravým potenciometrem (střída %) se nastavuje střída signálu od 0% do 100%. Tlačítko uprostřed (START STOP) spouští generátor „stiskem zapni, stiskem vypni“. Indikační LED nad tlačítkem signalizuje napájení zelenou barvou, červené zbarvení signalizuje spuštění generátoru.

Výbava

Výkonový výstup

Hlavním výstupem testeru je výkonový výstup na zdířkách červený/modrá. Výstup je dimenzován na proud 4A, u indukčních zátěží je omezena napěťová špička-překmit na hodnotu 65V. Výstup je jištěn pojistkou T4A.

M-PWM2 - svorky připojení

Signálový výstup

Tester je vybaven i signálovým výstupem SIGNÁLOVÝ (+) (-), jehož výstupem je PWM signál o přepínatelné amplitudě 5V nebo 12V. Tento výstup je možné použít pro řízení akčních členů s vlastním zesilovačem(elektronikou), případně je možné nahradit některé senzory mající napěťový výstup PWM s proměnnou střídou nebo s proměnnou frekvencí (některé tlakové snímače, měřiče hmotnosti vzduchu, snímače otáček, rychlosti vozu, apod.).

Vypínač rozšířené proporcionality

Tester je vybaven vypínatelnou antiparalelní diodou. Jedná se o polovodičovou diodu zapojenou antiparalelně k výstupním výkonovým svorkám. Zapnutím antiparalelní diody (poloha I) se dosáhne široké proporcionality u akčních členů obsahující indukčnost (elektromagnetické ventily, solenoidy apod.). Naopak její vypnutí (poloha 0) je požadováno u akčních členů zkoušených v impulsním režimu (vstřikovače,...). Dále její vypnutí je vhodné v režimu čištění a promazávání proporcionálních akčních členů, tím se dosáhne větší účinnosti.

Automatické variabilní módy

Tester umožňuje přepnout do automatického režimu pro plynulý test, vyčištění a promazání/rozchození zaseknutého nebo přidrhnutého akčního členu. V automatickém režimu Mód 1-4 se plynule mění střída signálu i frekvence, takže je akční člen vystaven celé škále impulsů, kdy v určitém pásmu dojde i k mechanické rezonanci pohyblivé části. V rezonanci je pak pohyblivá část nucena pohybu mnohem větší silou než v běžném režimu. Mód 5 zapíná a vypíná výstup-simulace impulsů pro širší využití v autodiagnostice. Mód 6 je zcela nahodilý – nahodilá změna frekvence i střídy signálu. Ve všech automatických režimech je brán ohled i nastavení ovládacích potenciometrů – dle tabulky mění parametry automatického módu (rychlost změny frekvence, střídy nebo obojího).

Mód 5 dělí nasatvenou frekvenci 100x, takže je možné tímto snížit frekvenci až na 0,1Hz. Toho se dá využít při testu mechanických komponent, relátek, palivových čerpadel, škrtících klapek (režim otevřít/zavřít).

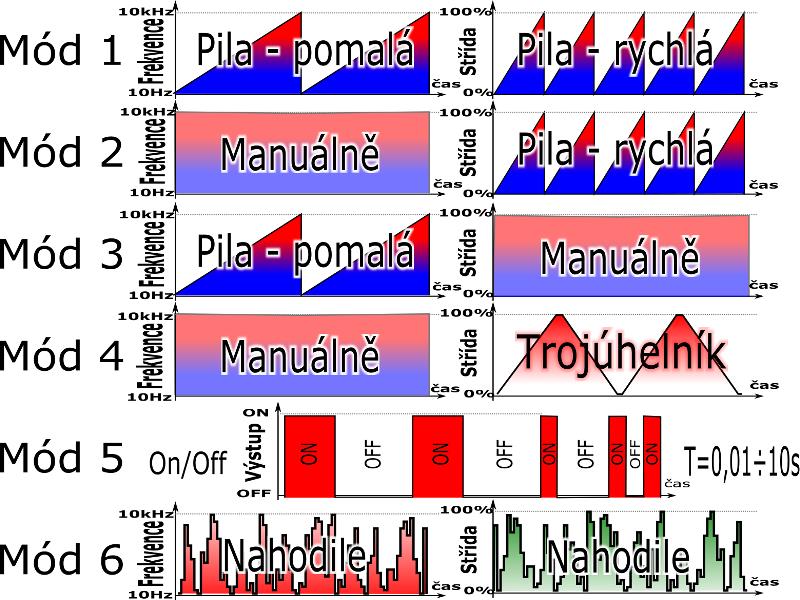

M-PWM2 - 6 variabilních automatických módů

Příklady použití a zapojení

Tester umožňuje přepnout do automatického režimu pro plynulý test, vyčištění a promazání/rozchození zaseknutého nebo přidrhnutého akčního členu. V automatickém režimu Mód 1-4 se plynule mění střída signálu i frekvence, takže je akční člen vystaven celé škále impulsů, kdy v určitém pásmu dojde i k mechanické rezonanci pohyblivé části. V rezonanci je pak pohyblivá část nucena pohybu mnohem větší silou než v běžném režimu. Mód 5 zapíná a vypíná výstup-simulace impulsů pro širší využití v autodiagnostice. Mód 6 je zcela nahodilý – nahodilá změna frekvence i střídy signálu. Ve všech automatických režimech je brán ohled i nastavení ovládacích potenciometrů – dle tabulky mění parametry automatického módu (rychlost změny frekvence, střídy nebo obojího).

M-PWM2 - Příklady použití a zapojení

Možnost aktualizace i starších přístrojů

  • Do dubna 2017 byly vyráběny autotestery s menším počtem automatických módů. Tyto verze jsou zaktualizovat, ale aktualizace je zpoplatněna.
  • Od dubna 2017 byly přístroje vyráběny s verzi SW 1.4. Tyto přístroje je možné aktualizovat zdarma.
  • Od listopadu 2022 jsou přístorje vyráběny s nejnovější verzi SW V1.5. Neváhejte a domluvte si aktualizaci testeru na nejaktuálnější verzi software a získejte nové funkce navíc.

Jak zjistím, jestli potřebuji aktualizovat software?
Verze SW je uvedena na výrobním štítku přístroje na spodní straně.

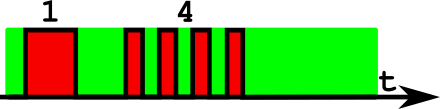

Novější verze (od r.2017) testerů jsou vybaveny blikacím kódem indikující verzi software: SW V1.4 vybliká verzi software ihned po připojení napájení. U verze SW v1.5 tester nechte odpojený od napájení, stiskněte tlačítko a připojte napájení teprve pak je vyblikán ´kod verze SW. Pokud po zapnutí přístroje není vyblikán blikací kód 1,5, tak se jedná o starší verzi, kterou doporučujeme aktualizovat. Blikací kód vypadá následovně:

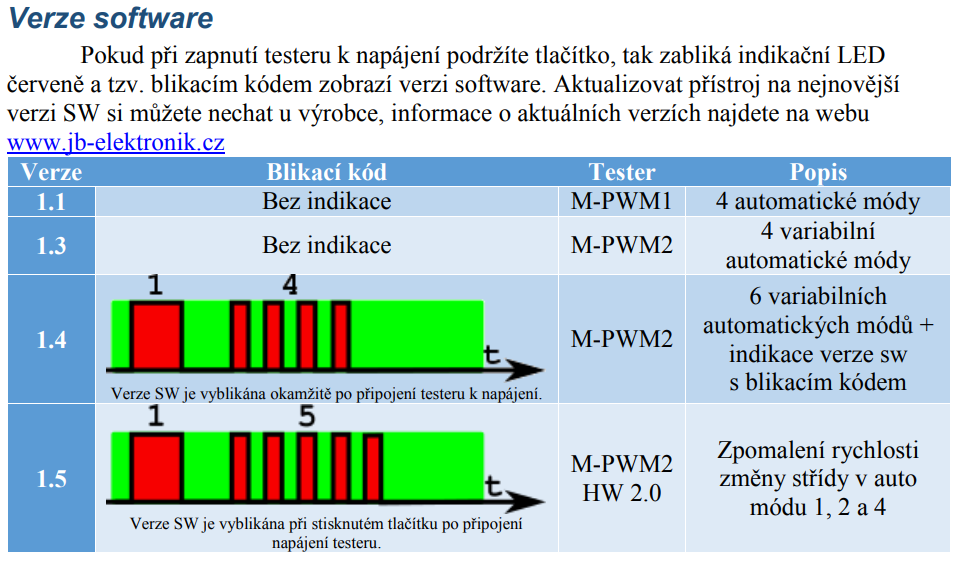

Tester M-PWM2 - blikací kód
Tester M-PWM2 - blikací kód verze SW
Co aktualizací získám?
Aktualizací přístroje jsou rozšířeny jeho funkce, součástí aktualizace je i nový vrchní štítek přístroje - nový design se srozumitelnějšími popisky, aktuální návod k přístroji, který obsahuje mnoho příkladů použití.

Nové příslušenství

Nový produkt: adaptér M-PWM2-AD17 AD17 slouží jako doplňkový adaptér k autotesteru M-PWM2 pro snadné připojení a testování akčních členů se snímačem polohy pro komplexní funkci včetně kontroly funkce a snímače polohy osciloskopem.

Ceny a ucelená nabídka v brožuře zde...

Produkty-automobilová diagnostika: brožura (PDF 2700kB)

Související články a produkty

Dokumenty ke stažení

M-PWM2 - technická specifikace (PDF 1600kB)
Autotester M-PWM2 Autotester M-PWM2 - tester akčních členů a emulátor PWM (PDF 5MB)
Adaptér M-PWM2-AD17 Adaptér M-PWM2-AD17 - příslušenství pro testování aktuátorů se snímačem polohy pomocí sociloskopu (PDF 2MB)
Aktivátor TEST CARD - vzorové karty jak co testovat

Reference

Všestrannost a kvality autotesteru M-PWM2 přesvědčily i předního českého odborníka v autodiagnostice p. Jiřího Hampla, který se rozhodl využít aktivátor pro online školení "Webinář Diagnostika Aktivátorem" na stránkách Diagacademy.

Starší aktuality

7.1.2022 Adaptér M-PWM2-AD17: testování aktuátorů se snímačem polohy - viz. níže

9.5.2017 Nová verze software: V1.4 Oproti předchozím verzím je k dispozici více automatických módů: celkem 6 variabilních automatických módů, dále po zapnutí je LED indikována aktuální verze software tzv. blikacím kódem.

9.5.2017 (Aktualizováno 25.2.2023) Jiří Blecha
