PWMG12 - generátor PWM pro testování akčních členů v automobilu

Přístroj PWMG12 je generátor PWM výkonového signálu s nastavitelnou frekvencí i střídou. Kompaktní příruční provedení s jednoduchou obsluhou. Přístroj je vybaven pamětí pro uložení aktuálního nastavení, dva režimy řízení střídy a výstupního proudu. Výkonový výstup je vypínán pomocí relé od napájecího napětí v době nečinnosti.

Generátor je vhodný pro zkoušení akčních členů v automobilu, které jsou řízeny PWM signálem (např. proporciální podtlakové ventily, ventil počátku vstřiku, ventil regulace tlaku paliva DRV,IMV, ventil recirkulace spalin EGR,motorek škrtící klapky, a pod.)

Tester PWMG12 - generátor PWM pro zkoušení akčních členů v automobilu

Technické údaje

Napájecí napětí 9÷18V(PWMG12-xx1), 9÷30V(PWMG12-xx2)
Rozsah frekvence a střídy 30Hz÷3kHz, 0÷100%
Maximální výstupní proud 5A (10A*)
Zobrazovač 2 řádkový LCD znakový displej, inverzní podsvícený červeně
Zobrazení frekvence, střída, výstupní proud(PWMG12-Bxx)
Připojení zboku konektory 5,5/2,1mm, výstupní zdířky 4mm
Rozsah pracovní teploty 0°C ÷ +50°C
Rozměry, materiál 170x85x35mm, ABS

* pouze pro připojení napájení na interní šroubovací svorkovnici

Vhodné pro zkoušku těchto akčních členů 12V

Benzínové vstřikovací ventily*
Elektromagnetické ventily (podtlakový ventil, ventil počátku vstřiku, ventil odstavení paliva, ovladač množství paliva, proporcionální podtlakový ventil, volnoběžný ventil-bypass, EGR ventil, ventil regulace tlaku paliva IMV/DRV,…)
Běžné odporové zátěže (žárovky, topné prvky)
Elektromotory do výkonu 100W (klapky na topení, ventilátory topení, stahovačky oken)
Palivové čerpadlo

Označení přístroje

PWM generátor: základní verze PWMG12-Axx:

Dva analogové ovládací prvky – frekvence a střída
Zobrazení na znakovém LCD displeji 2řádky, 16znaků na řádek
Zobrazení aktuálních údajů: frekvence, střída, výstupní proud
Přesnost nastavení frekvence 10Hz ( 30Hz÷3000Hz)
Přesnost nastavení střídy signálu 0,25%
Přesnost měření proudu 12bit 5mA pro rozsah 10A
Ovládací tlačítko START/STOP
Ovládací prvky – analogové potenciometry 270°
Napájení z externího stejnosměrného zdroje napětí
Obal ABS materiál

Doplňkové funkce PWMG12-Bxx:

Tlačítka s pamětí pro uložení dvou nastavených frekvencí, světelná indikace volby (Manuální nastavení; Paměť 1; Paměť 2)
Zobrazení hodnoty el. odporu akčního členu
Přepínatelné ovládání střídy nebo výstupního proudu pravým potenciometrem.
Výkonové relé odpojující výstupní svorky od zdroje při stisku tlačítka STOP.
Detekce připojené zátěže vč. měření odporu akčního členu
Automatické módy pro čištění/promazání akčního členu
Možnost nastavení proudové pojistky v menu přístroje

Mechanické provedení PWMG12-x?x

M – modul určený k zástavbě do panelu, připojení napájení i výstupu šroubovací svorkovnicí na desce pl. spoje
H – příruční provedení (boční napájecí konektor ?5,5x2,1mm, výstupní banánkové zdířky ?4mm), gumové nožičky, příplatek 400kč bez DPH

Připojení

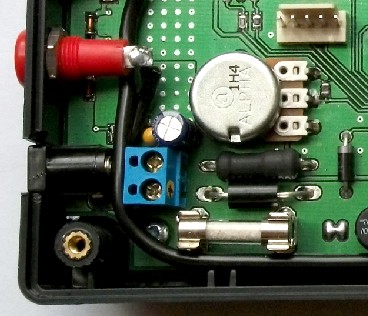

Přístroj PWMG12 je možné napájet silovým napájecím kabelem přes šroubovací svorkovnici umístěnou uvnitř přístroje. Druhá možnost napájení u příruční verze pomocí napájecího konektoru 5,5/2,1mm se zatížitelností 5A. Výstupní svorka je u modulového provedení vyvedena na svorkovnici uvnitř přístroje, u příručního provedení jsou výstupní svorky vyvedeny na bok přístroje na banánkové zdířky 4mm.

Fotogalerie

PWMG12-AHx - základní příruční verze PWMG12-BHx - rozšířená příruční verze

PWMG12-BMx - rozšířená modulová verze

Doporučené příslušenství

E-AAD-15A	Adaptér - antiparalelní dioda 15V Antiparalelní dioda v přívodním kabelem opatřeným banánky, výstupní zdířky 4mm. Proudová zatížitelnost 15A. Adaptér vhodný pro připojení akčních členů neobsahujících integrovanou antiparalelní diodu ke generátoru PWM. Připojením mezi zkoušeušený akční člen a generátor PWM (M-PWM1,M-IG2, PWMG12) se rozšíří pásmo proporcionality akčního členu.
E-MCBK-2.3	Kabel napájecí E-MCBK-2.3 Délka 2,3m, pár černá/červená, průřez 3,5mm ², banánek s boční zdířkou 4mm, krokosvorka na akumulátor Přívodní napájecí kabel zakončený na jednom konci banánky 4mm s boční zdířkou, na druhém konci krokosvorky pro připojení na akumulátor. Délka 2,3m. Pojistkové pouzdro s nožovou pojistkou 10(15)A.
E-MCBBO2P-2x1.5	Propojovací kabel banánek-konektor Bosch CR 2P 150cm,16A, 60V Délka 1,5m, max. proud 16A, max. napětí 60VDC. Banánek se zdířkou 4mm na jednom konci na druhém dvoupinový konektor Bosch CR. Vhodné jako propojovací kabely při měření nebo testu akčních členů nebo senzorů s tímto konektorem. Vhodné například pro teplotní snímače, DRV/IMV ventily regulace tlaku paliva, a pod.
E-MCBD-2x1.5	Měřící kabel banánek-plochá dutinka, pár červený-modrý, 1,5m Měřící kabel banánek - dutinka 2,8x0,8mm. Pár červený - modrý, délka 1,5m. Kabely vhodné k přípravkům M-IG1, M-IG2 a M-PWM1
